型号 Model | 产量 Rated Capacity (t/h) | 筛面面积 Screen Area (m²) | 转速 Rotary Speed (r/min) | 功率 Power (kW) | 重量 Weight(kg) | 尺寸(长×宽×高) Dimensions (L×W×H) (mm) | ||
初清 Pre-cleaning | 清理 Cleaning | |||||||
HZXZ150X250 | (二层筛面) Double Layers | 50-60 | 30-50 | 3.75 | 320 | 3 | 2750 | 2988×2205×2105 |
HZXZ150×250A | (三层筛面) Three Layers | 50-60 | 30-50 | 3.75 | 320 | 3 | 2950 | 2988×2205×2105 |
HZXZ200×250 | (二层筛面) Double Layers | 60-80 | 40-60 | 5 | 320 | 4 | 2850 | 2988×2705×2105 |
HZXZ200×250A | (三层筛面) Three Layers | 60-80 | 40-60 | 5 | 320 | 4 | 3100 | 2988×2705×2105 |
物料从进粮口①进入,经分料装置②匀料,将物料送入到筛体内第一层筛面③,在筛体平面回转运动作用下,物料贴着第一层筛面③向后推进,同时小于第一层筛孔的物料不断落向第二层筛面⑤,第二层筛面⑤上物料贴着筛面向后推进,小于第二层筛孔的杂质或物料不断落向底板⑦,第一层筛面③上的大杂或物料、第二层筛面⑤上物料、底板⑦上的小杂不断向后推进,在出料箱分离出大杂④、物料⑥、小杂⑧,从而完成物料的清理或分级过程。
我公司生产的HZXZ系列平面回转旋振筛在平面回旋筛和振动筛的基础上加以改进而成,特别适合大产量物料的杂质(大、小杂质)清理和大产量的颗粒物料的分级,广泛用于粮库、食品加工、碾厂、饲料、化工、酿酒等行业。本机可独立使用,也可与垂直吸风分离器及自循环风选器配套使用,配套使用可对轻杂及灰尘进行有效分离。一台机器通过更换不同的筛子,可以清理小麦、玉米、水稻、豆类、油籽等各种谷物。
HZXZ系列平面回转旋振筛主要由机架、悬架装置、筛体、筛网、进料系统、出料系统、传动系统等结构组成。
1. 整体强度高、产量大,故障率低,清理(大、中、小杂)分级效果好;
2. 进料箱配备匀料分配器,物料均匀铺满筛面,保证筛理及分级效率;
3. 万向节吊杆悬吊筛体,坚固耐用;
4. 传动模块化结构,整体换装,节约维修时间;
5. 金属筛格强度、刚度高,装卸方便简单;
6. 筛格纵向垂直压紧,压紧密封双重作用,横向水平压紧,调整筛格横向位置及水平压紧双重作用;
7. 平面回转运行平稳,对楼层及地面振动小;

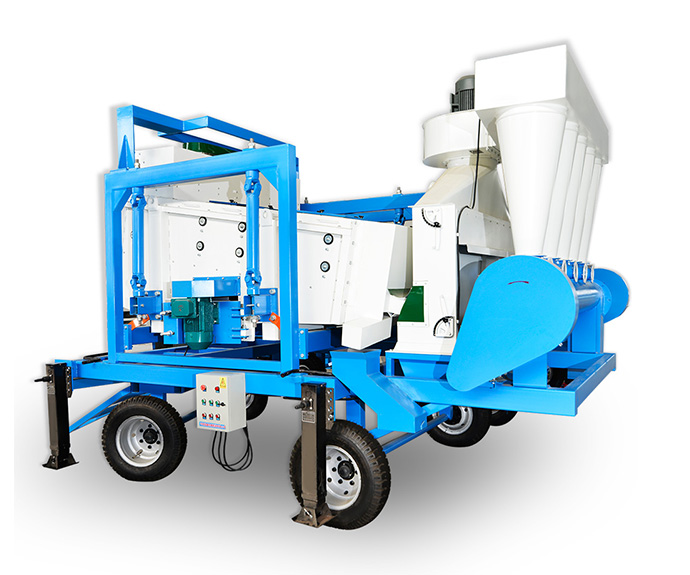

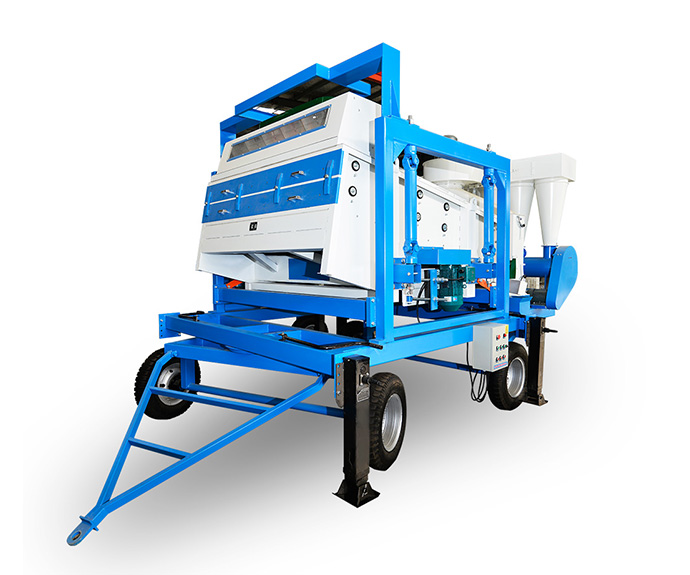

8. 针对不同需求,有固定式和移动式可供客户选配。
9. 可装配轴承温度显示及报警系统(用户选项)
